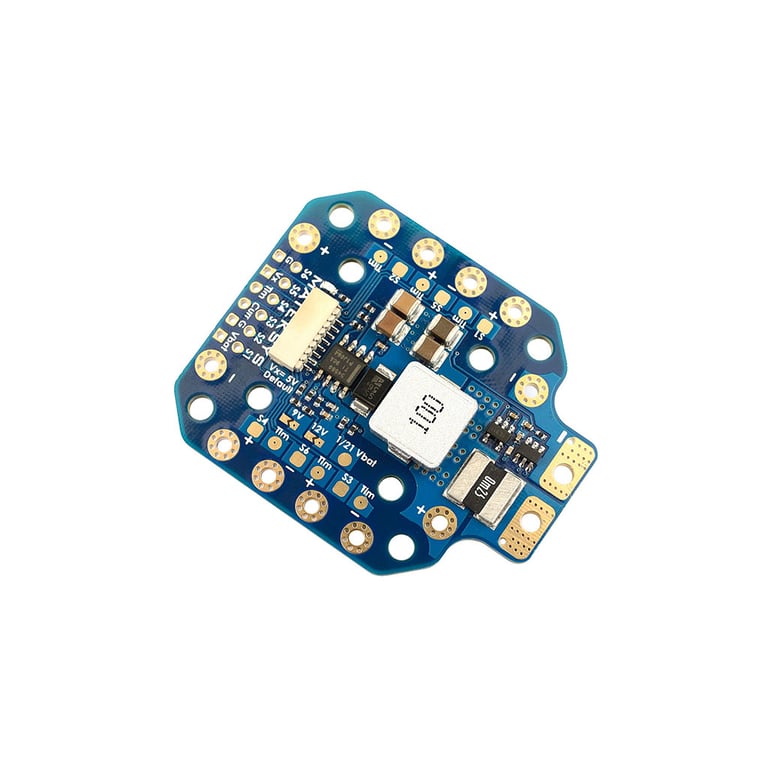

Плата розподілу живлення (PDB) MATEK PDB HEX (PDB-HEX)

Плата розподілу живлення MATEK PDB HEX (PDB-HEX) призначена для забезпечення стабільного живлення вашого дрону, сумісна з 12S акумуляторами. Вона відрізняється високою надійністю та потужністю, що робить її ідеальним вибором для професійних пілотів та ентузіастів.

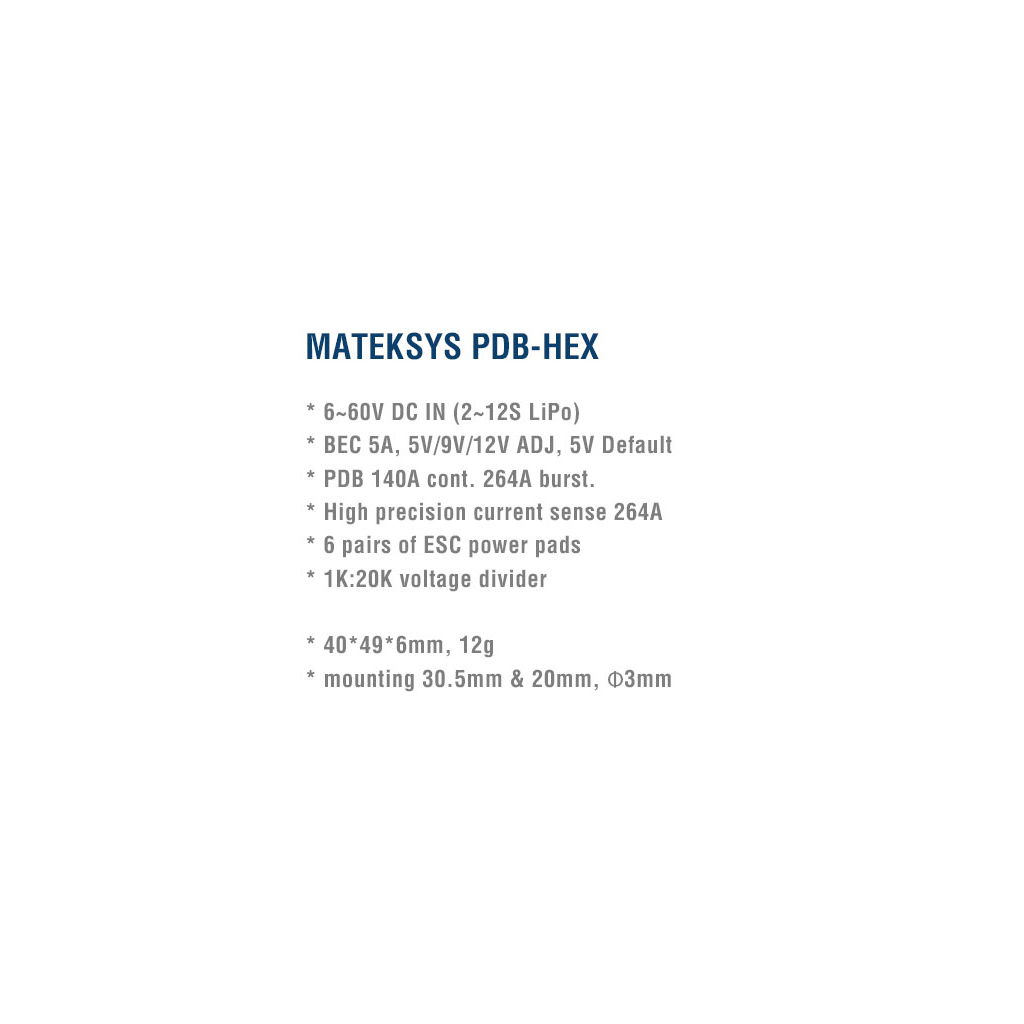

Основні характеристики:

• Діапазон вхідної напруги: 6~60В (2~12S LiPo)
• Резистор PDB/датчик струму: 140 А (тривалий), 264 А (імпульсний)
• Блоки живлення ESC: 60А прод. 100А піковий
• 6x педи живлення/сигналу/телеметрії ESC
• Датчик струму: 264 А, 3,3 В АЦП
• Шкала 125 (INAV/BF), BATT_AMP_PERVLT 80 (ArduPilot)

Роз’єм JST-SH-8P та контактні майданчики:

• Vbat: напруга батареї
• G: земля
• Curr: поточний сигнал
• Tlm: дублює контактні майданчики Tlm для телеметрії ESC
• S1/S2/S3/S4/S5/S6: сигнал ESC
• Vx: вихід регулятора

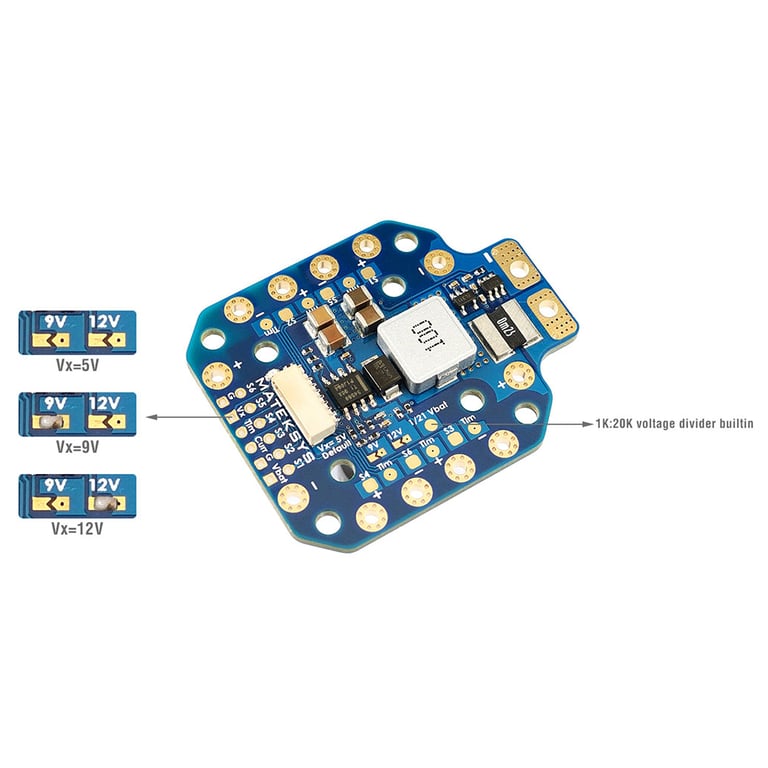

Вихід BEC Vx (5 В за замовчуванням):

• Vx= 5 В за промовчанням безперервний струм 5 А
• Мостова перемичка 9, Vx = 9, безперервний струм 4 А, макс. 5 А
• Мостова перемичка 12 В, Vx = 12 В, безперервний струм 4 А, макс. 5 А
• Стійкий до короткого замикання (1 секунда)
• Захист від перевантаження по струму та самовідновлення

Технічні характеристики:

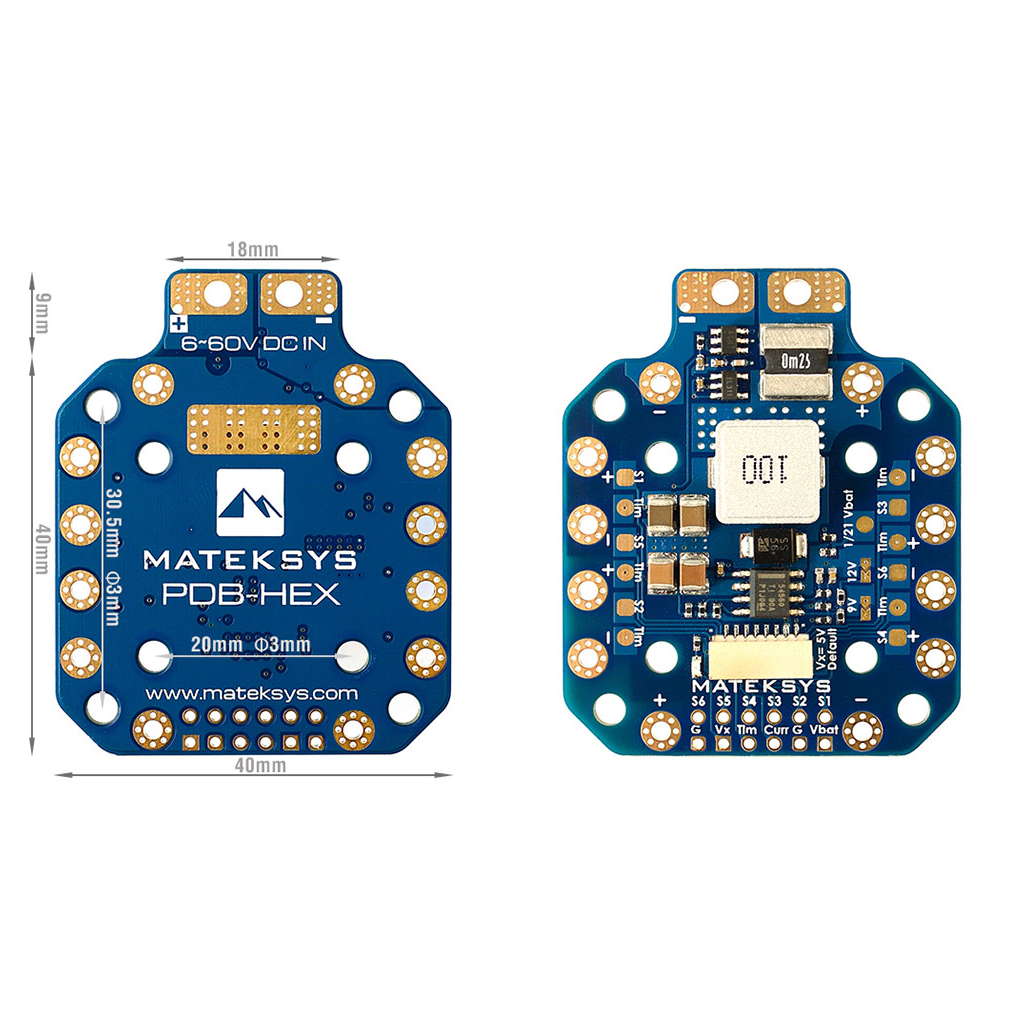

• Монтаж: 30,5 х 30,5 мм, 20 х 20 мм, Φ3 мм
• Розміри: 49 х 40 х 6 мм
• Вага: 12 г

Комплектація:

• PDB-HEX

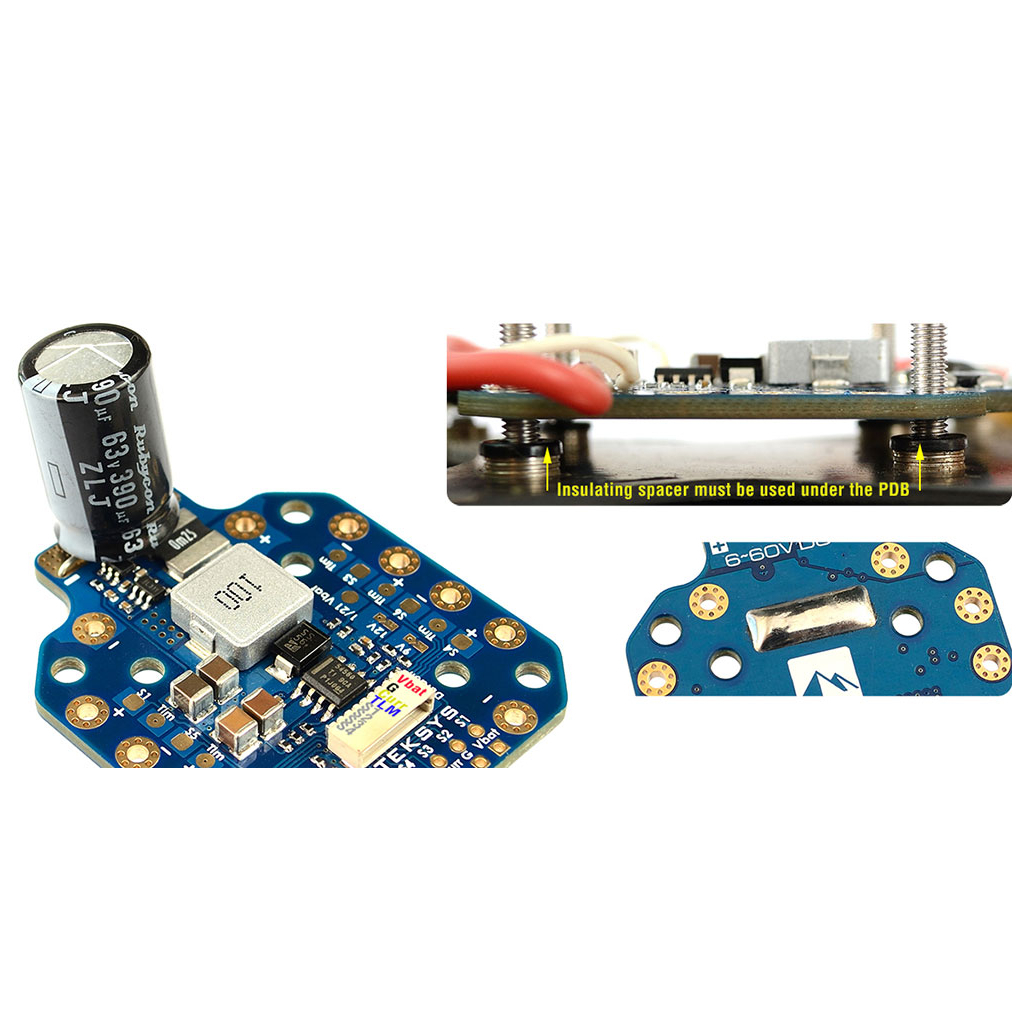

• Рубікон ZLJ 63В 390мкФ
• JST-SH1.0_8-контактний кабель, 5 см
• Роз’єм JST-SH1.0_8pin – 2 шт
