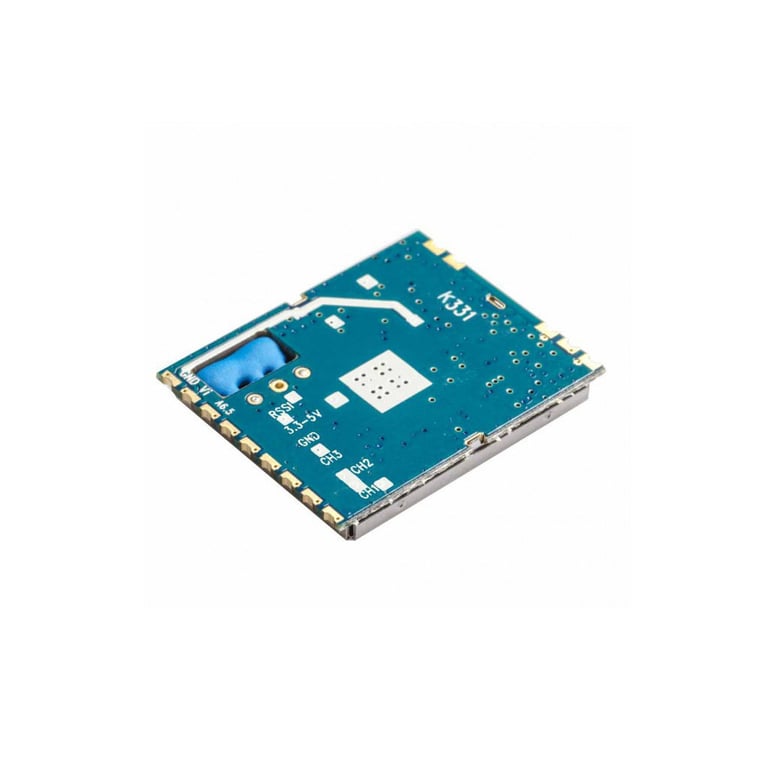

Універсальний відеоприймальний модуль AKK K331 із частотою 5.8G. На основі цього приймального модуля ви легко зможете зробити або замінити відеоприймач для монітора або відео окулярів.
RF характеристики
- Діапазон частот прийому： 5645 ~ 5945MHz
- Коефіцієнт стоячої хвилі за напругою： 2:1
- Система демодуляції： FM / PLL
- Проміжна частота： 480MHz
- Вхідний опір антени： 50 Ом
- Стабілізація частоти гетеродину： ±100kHz
- Точність частоти гетеродину： ±100kHz
- Управління гетеродином： PLL (ФАПЛ)
- Вхідний витік гетеродину ： -55dBm
- Чутливість прийому: -93dBm
- Діапазон вхідного рівня: -93dBm ~ + 5dBm
- Джерело живлення： + 3.3 ~ 5.0V
- Струм: макс. 200mA
Відео характеристики
- Опір відеовиходу： 75 Ом
- Рівень відеовиходу： 1Vp-p
- Полярність відео： негативна
- Частота відеосигналу: ±5 dB, Max. 50Hz ~ 6MHz
- Диференціальне посилення: макс. ± 5%
- Диференціальна фаза： макс. ± 5 градусів
- 3Db IF широкосмуговий: 16.5MHz
- Відношення сигнал / шум： хв. 38dB
Аудіо характеристики
- Опір аудіовиходу: 2KΩ
- Рівень аудіовиходу： 1 ± 0.2Vp-p
- Діапазон частот аудіовиходу： 100Hz ~ 20kHz
- Аудіо носій： 6.5MHz (AL)
- Точність аудіосигналу: ± 30kHz
- Відношення сигнал/шум (50Hz ~ 15kHz): хв. 50dB
- THD： (50Hz ~ 15kHz, 3 Vp-p): макс. 1.5%
- Напруга аудіовходу： 1.0Vp-p, 1KHz
Характеристики
| Виробник | AKK |
| Модель | модуль K331 5.8GHz |
| Артикул | K331 |
| Дисплей | без дисплею |
| Частота | 5.8 ГГц |
| Чутливість | 93 dBm |
| Напруга | 3.3 – 5 В |
| Країна виробництва | Китай |
| Гарантія, міс | 1 |
