Опис:

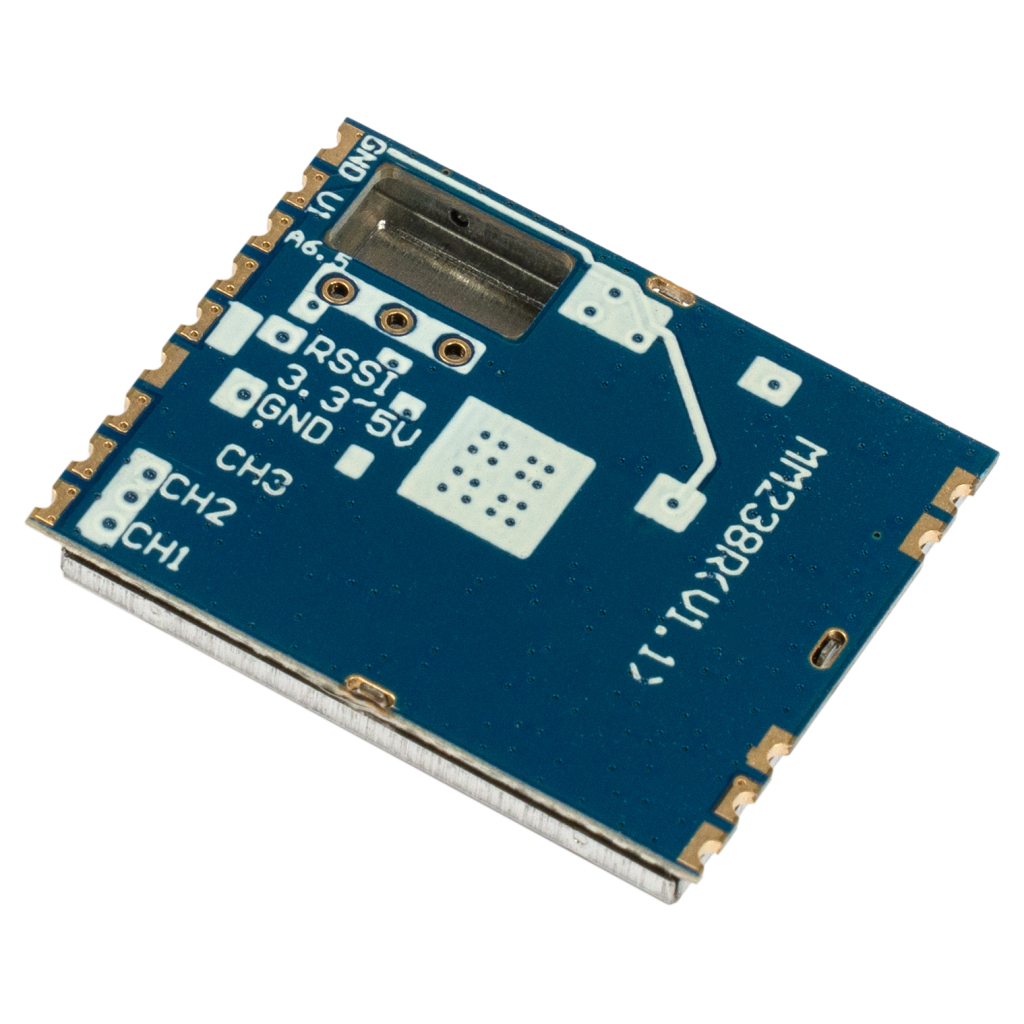

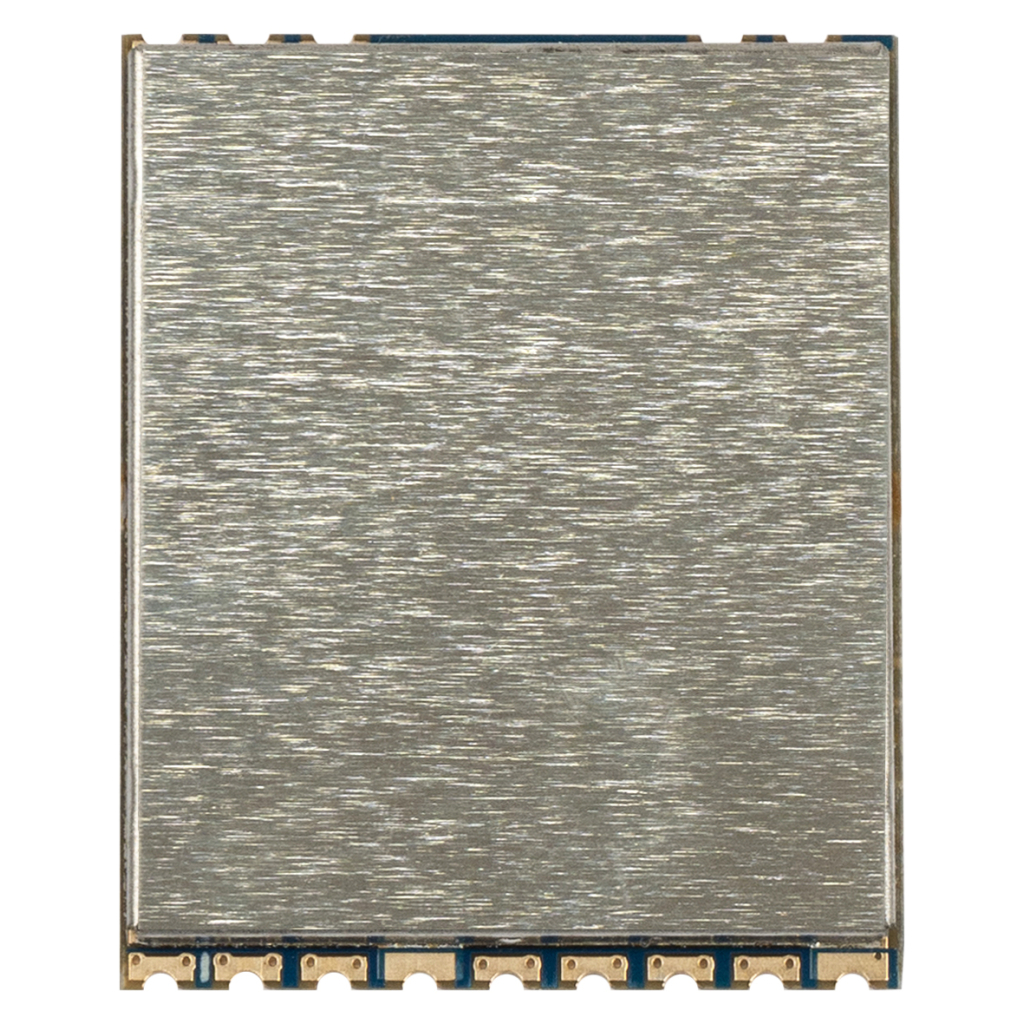

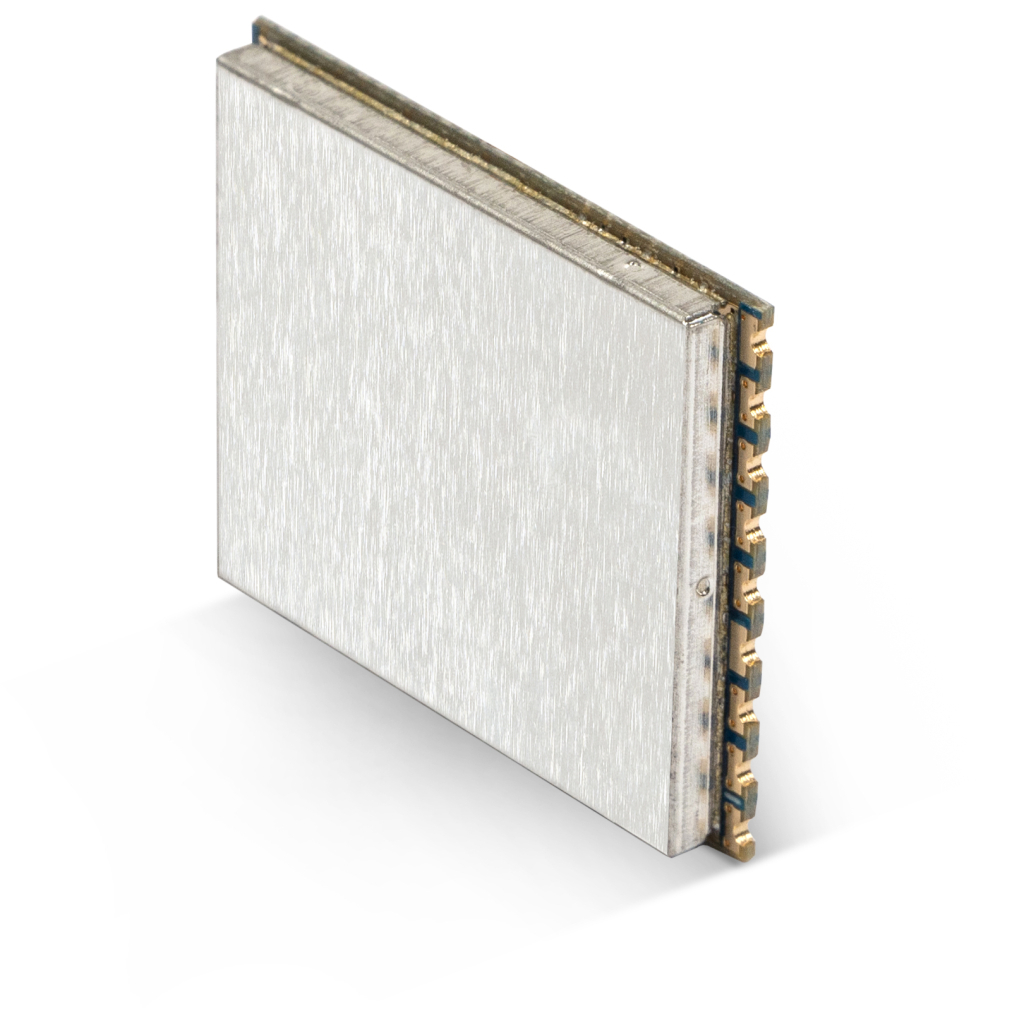

Цей продукт є покращеною версією RX5808. Раніше RX5808 мав один фільтр, але тепер новий модуль має подвійний фільтр без аудіо, з тим самим розміром.
Діапазон частот 5.8G. Не підтримує 4.9G та 6.0G. Якщо потрібно режим SPI, покупцю необхідно використовувати програмне забезпечення чіпа для самостійного керування частотою.
Технічні характеристики:
– Тип: без звукової функції
– Харчування: +3,3~5,0 В
– Споживаний струм: 220 мА, макс.
– Діапазон частот: 5.8G
– Коефіцієнт хвилі напруги: 2:1
– Система демодуляції: FM/PLL
– Частота ПЧ: 480 МГц
– Вхідний опір антени: 50 Ом, тип.
– Стабілізація частоти: ±100 кГц
– Точність частоти: ±100 кГц
– Управління гетеродином: PLL
– Вхідний витік гетеродину: -55 дБм
– Чутливість прийому: -90 дБм
– Діапазон вхідного рівня: -90 дБм ~ +5 дБм
– Робоча температура: -10~+65℃
– Температура зберігання: -30~+85℃
– Робоча вологість: 85%
– Розмір: 28x23x3 мм
Характеристики відео:
– Опір відеовиходу: 75 Ом,
– Рівень вихідного відеосигналу: 1±0,2 Впік-пік
– Полярність відео: негативна
– частотна характеристика відео: ±5 дБ, макс. 50 Гц~6 МГц
– диференційне посилення: ±5%, макс.
– диференціальна фаза: ±5 градусів, макс.
– 3 дБ ПЧ широкосмугова: 16,5 МГц
– Відношення сигнал/шум: 38 дБ, хв.
– Вихідна напруга RSSI (-30 дБм~-90 дБм): 0,7~2,2 В
Характеристики
| Виробник | Skyzone |
| Модель | 5.8G – MM238R (v1.1) |
| Артикул | MM238R-Skyzone |
| Дисплей | без дисплею |
| Частота | 5.8 ГГц |
| Напруга | 3.3 – 5 В |
| Розмір | 28 х 23 х 3 мм |
| Країна виробництва | Китай |
| Гарантія, міс | 1 |
