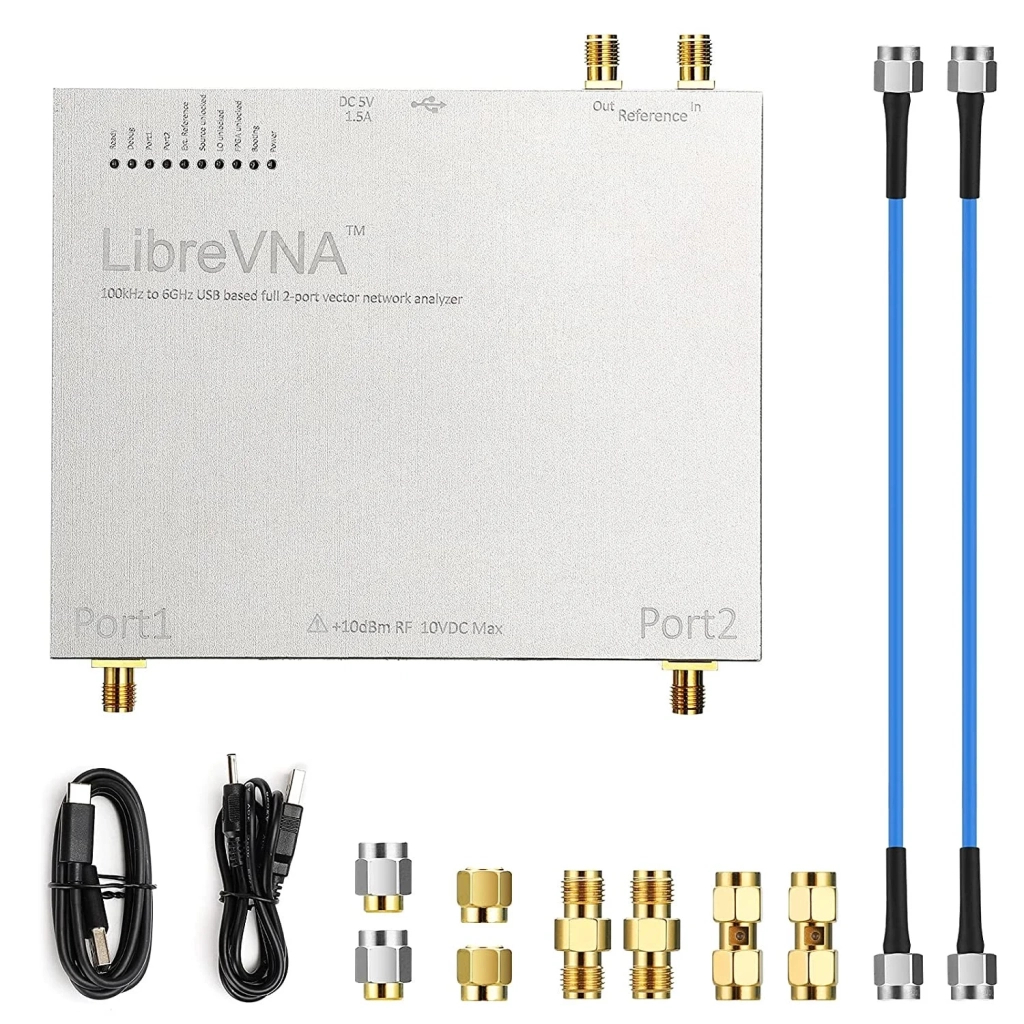

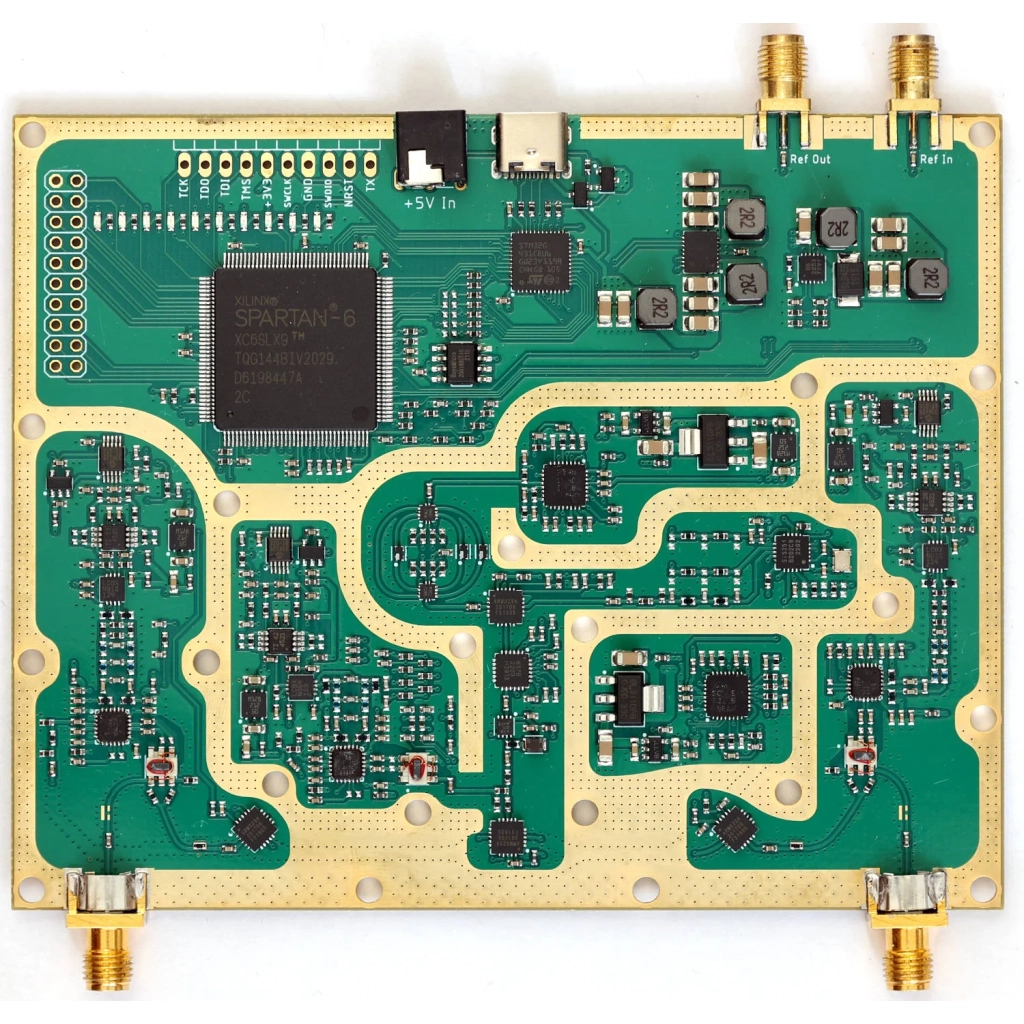

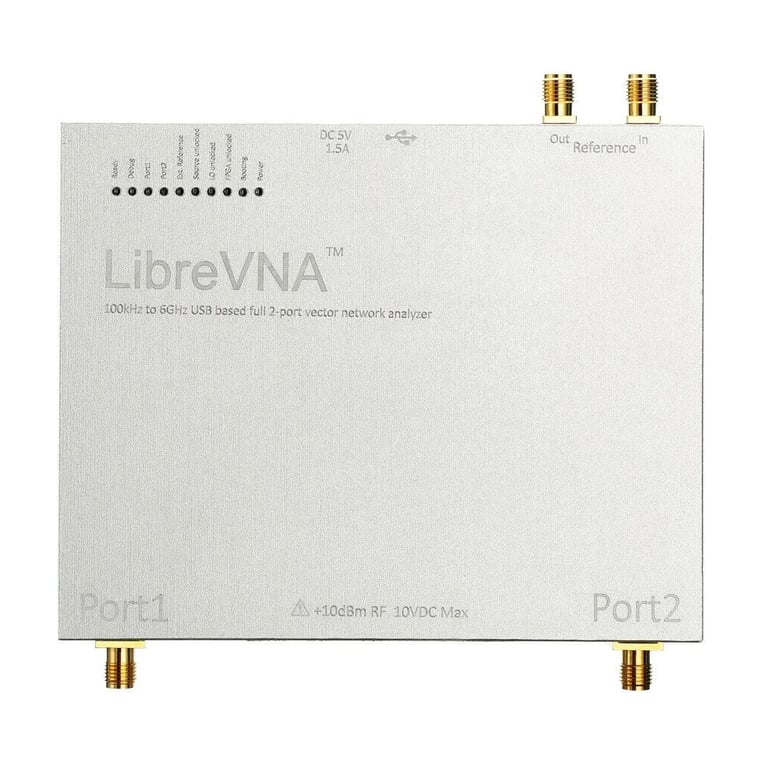

Аналізатор спектра LiteVNA LibreVNA 100 кГц – 6 ГГц – це двопортовий векторний аналізатор ланцюгів з відкритим вихідним кодом, який підключається до ПК через інтерфейс USB. Цей пристрій являє собою ВЧ-модуль з базовими обчислювальними можливостями, а решта обробки даних відбувається в додатку для ПК. На друкованій платі є три АЦП та одна ПЛІС (FPGA) для обробки всіх сигналів.
- Пристрій здатний виконувати вимірювання по 10000 точок з двома портами протягом однієї секунди.
- Ефективний динамічний діапазон складає 100 дБ.
- Завдяки двом вимірювальним портам, аналізатор може використовуватися для вимірювання повного набору S-параметрів (S11/S12/S21/S22).
Незважаючи на те, що апаратна частина LibreVNA розроблена як VNA, загальна архітектура настільки схожа на аналізатор спектра, що можна проводити прості двоканальні вимірювання спектру. Однак, конструктивні особливості накладають деякі обмеження: розв’язка у порту S12 на 10 дБ гірша, ніж у S21, а характеристики знижуються на частотах вище 3 ГГц.
Гарантія на товар: 1 міс.
